电除尘器ZG12阻尼电阻

电除尘阻尼电阻器

一、阻尼电阻


1、阻尼电阻的作用

       为了吸收整流变压器二次回路的高次谐波成分,防止高压输出回路发生谐振,有效保护整流变压器,在整流变压器输出端与电除尘电场之间必须设置阻尼电阻。通常情况下,除尘器生产厂家一般将阻尼电阻安装在整流变压器输出至电场穿墙瓷瓶进线之间,从安全使用角度上出发,我们建议将阻尼电阻装在高压隔离开关柜内隔离开关的垂直接点(垂直悬挂)上,或安装在进电场之前的穿墙瓷瓶套管上。因为阻尼电阻工作时会不断发热,所以尽量不要直接安装在整流变压器输出端铜螺杆上,以免影响高压输出端密封橡胶圈的寿命,严重时会因此而造成硅整流变压器漏油。安装时应注意阻尼电阻与隔离开关箱边壳及其它设备之间的距离,以防高压输出端异常放电。

       福建丰稔环境工程有限公司生产的电除尘器高压硅整流电源配套高压阻尼电阻,能够兼容GGAJ02型电除尘设备及全国各地环保厂家各种规格的高压除尘隔离开关控制柜和高压引进。








2、阻尼电阻的选用

       阻尼电阻的质量严重影响静电除尘设备高压硅整流变压器的使用效果和使用年限,我公司生产的高压硅整流电源配套高压阻尼电阻采用白刚玉瓷瓶和高品质电阻丝精工绕制而成。

       受高压隔离开关箱的限制,为防止高压打火,阻尼电阻的外形尺寸只能在高压隔离开关箱内允许的尺寸范围。常用阻尼电阻的外形尺寸直径一般有Φ75、Φ100二种,长度有L230、L380、L300三种。阻尼电阻在使用过程中,因通过高压电流的关系会导致电阻丝发热,而阻尼电阻瓷瓶的结构必然影响散热效果,所以同等功率和阻值的情况下,阻尼电阻的外形尺寸长度越长直径越大,散热效果越好,不过这需要根据电除尘硅整流变压器的实际要求定制,过大的余量也是一种没有必要的浪费。


3、阻尼电阻瓷瓶尺寸规格:

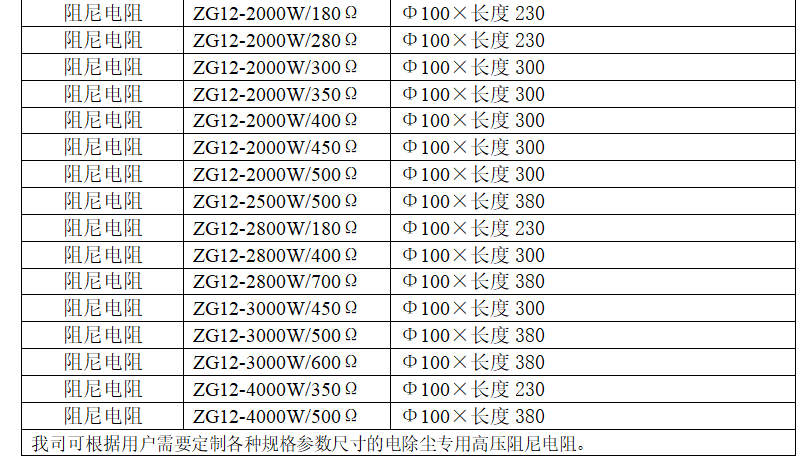

4、常用阻尼电阻规格参数表:


5、阻尼电阻正确安装方式:

       阻尼电阻一般安装在整流变压器输出至电场穿墙瓷瓶进线之间,建议安装在进电场之前的穿墙瓷瓶套管上或安装在高压隔离开关柜内隔离开关的接点(垂直悬挂)上。




注意事项:

       因为阻尼电阻工作时会不断发热,所以尽量不要安装在整流变压器输出端铜螺杆上,以免影响高压输出端密封橡胶圈的寿命,严重时会因此而造成漏油。安装时应注意阻尼电阻与隔离开关箱边壳及其它设备之间的距离,以防异常放电。
